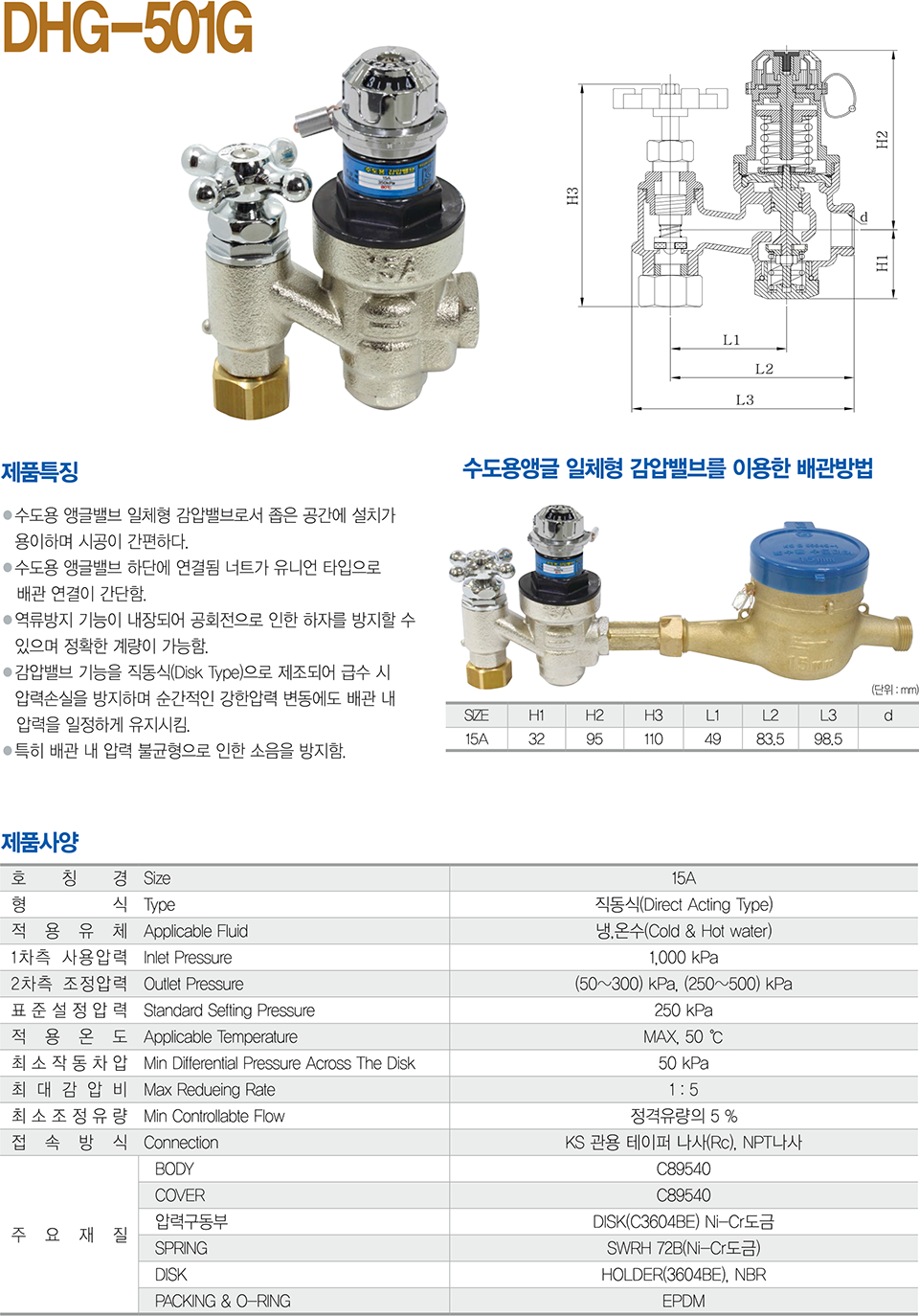

  수도용 앵글 일체형 감압밸브 직동식



  제품특징(소음방지 특허제품)



수도용 앵글밸브 일체형 감압밸브로서 좁은 공간에 설치가 용이하며
  시공이 간편하다.
수도용 앵글밸브 하단에 연결체결 너트가 유니언 타입으로 배관연결이
  간단함.
역류방지기능이 내장되어 공회전으로 인한 하자를 방지할 수 있으며
  정확한 계량이 가능함.
감압밸브 기능을 직동식(Disk Type)으로 제조되어 급수시 압력손실을
  방지하며 순간적인 강한압력 변동에도 배관내 압력을 일정하게 유지시킴.
특히 배관 내압력 불균형으로 인한 소음을 방지함.

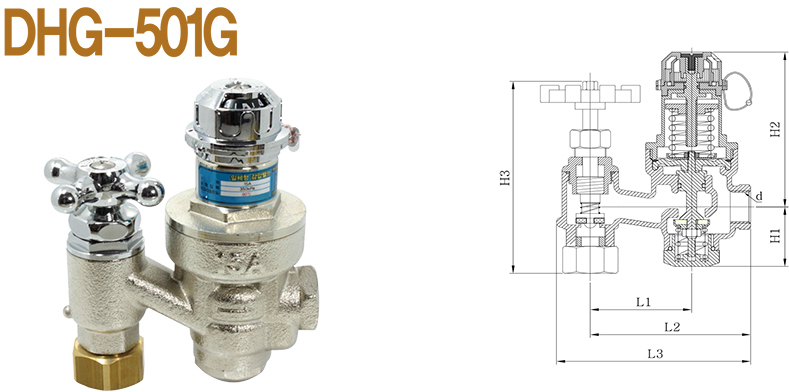

(단위:mm)
SIZE H1 H2 H3 L1 L2 L3 d
15A 32 95 110 49 83.5 98.5
20A 32 95 110 49 83.5 98.5

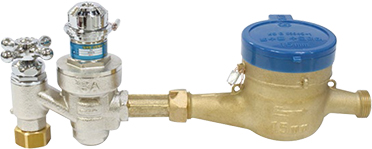

수도용앵글 일체형 감압밸브를 이용한 배관방법



  제품사양
  호칭경 Size
15A/20A
  형식 Type
직동식(Direct Acting Type)
  적용유체 Applicable Fluid
냉,온수(Cold & Hot water)
  1차측 사용압력 Inlet pressute
1,000kPa
  2차측 조정압력 Outlet pressure
50~300kPa, 250~500kPa
  표준설정압력
250kPa
  적용온도 Applicable temperature
MAX, 80℃
  최소작동차압
50kPa
  최대감압비
5 : 1
  최소조정유량
정격유량의 5%
  접속방식 Connection
KS 관용 테이퍼 나사(Rc), NPT나사
주요재질
  BODY
C89540
  COVER
C89540
  압력구동부
DISK(C3604BE) Ni-Cr도금
  SPRING
SWRH 72B(Ni-Cr도금)
  DISC
HOLDER(3604BE), NBR
  PACKING & O-RING
E.P.D.M
