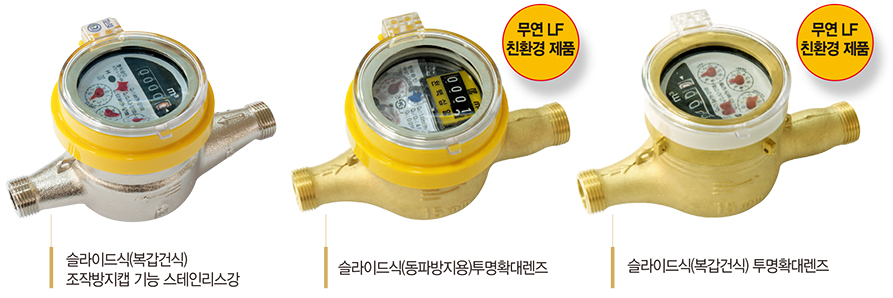

  고감도 역류방지용 슬라이드식 수도미터 조작방지캡

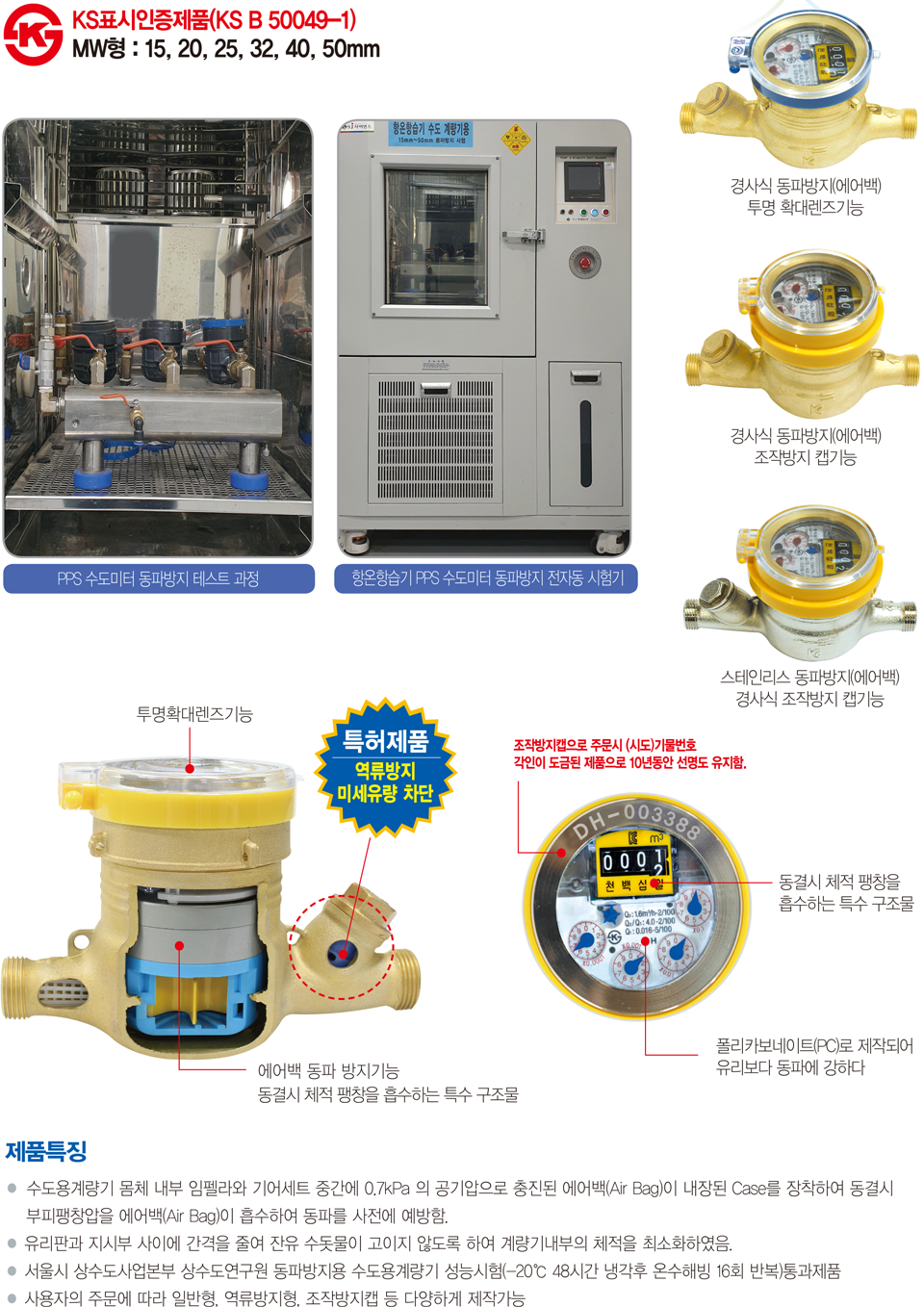

  KS표시인증제품(KS B 50049-1) MW형 : 15, 20, 25, 32, 40, 50mm

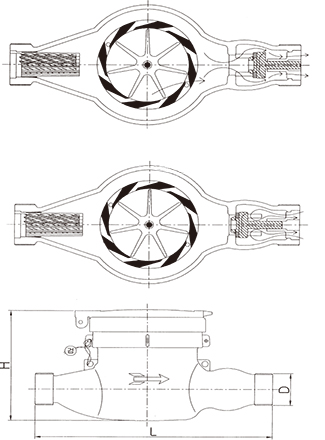

정상적인 물의 흐름상태
유체가 유입관으로 유입되어 하부내갑에 유입공(Nozzie)을 통하여 익차를 정회전 시키면서 통과된 물이
수압에 의하여 개폐밸브를 개방시켜 열린상태로 유지하게 되어 물흐름을 저해하지 않음으로써
정상적인 계측작동이 이루어짐.

역류방지상태
배출관을 통과하여 배출되었던 유체가 역류하는 경우에 그 역류 수압에 의해 개폐밸브는
배출입구를 즉시 자동으로 닫아주게 되므로써 익차의 역회전이 방지됨 그러므로 익차와 연동되는 각 계측부품
(기어 및 카운터)들의 역회전이 방지됨 .

정상적인 물의 흐름상태
익차와 각 계측부품들의 정회전만을 보장하여 정확한 계측이 이루어지게 하는 동시에 역회전에 따른 과부하로
부품들이 파손되거나 고장나는 것을 방지하며 수돗물이 반대쪽으로 절대 통과 못하도록 구성되어 있어
도수방지의 효과가 매우 뛰어남.


  성능 및 치수
  규격(mm)
단위 15 20 25 32 40 50
  배수율
100배수 100배수 100배수 100배수 100배수 100배수
  시동유량
L/h 6 10 12 15 30 50
  최소유랑 (Q1)
±5% ㎥/h 0.016 0.025 0.04 0.063 0.1 0.16
  변이유량 (Q2/Q1) : 4
±2% ㎥/h 0.064 0.1 0.16 0.252 0.4 0.64
  최대유량 (Q3)
±2% ㎥/h 1.6 2.5 4.0 6.3 10 16
  적정사용유량범위
㎥/h 0.016~0.8 0.025~1.2 0.04~1.5 0.63~3.0 0.1~5.0 0.16~8.0
  최대지시량
9,999 99,999 999,999
  미터전장 L (mm)
165 190 225 230 245 305
  미터높이 H (mm)
100 109 114 116 130 155
  미터 폭 W (mm)
95 100 100 100 117 138
  미터접속나사 D (inch)
PF ¾ PF1 PF1 ¼ PF1 ½ PF2 PF2 ½
  설치접속나사 (inch)
PT ½ PT ¾ PT1 PT1 ¼ PT1 ½ PT2
■설치조건 : 수평(meter face horizontal) ■최대사용압력 : 10bar ■최대사용온도 : 30℃이하
