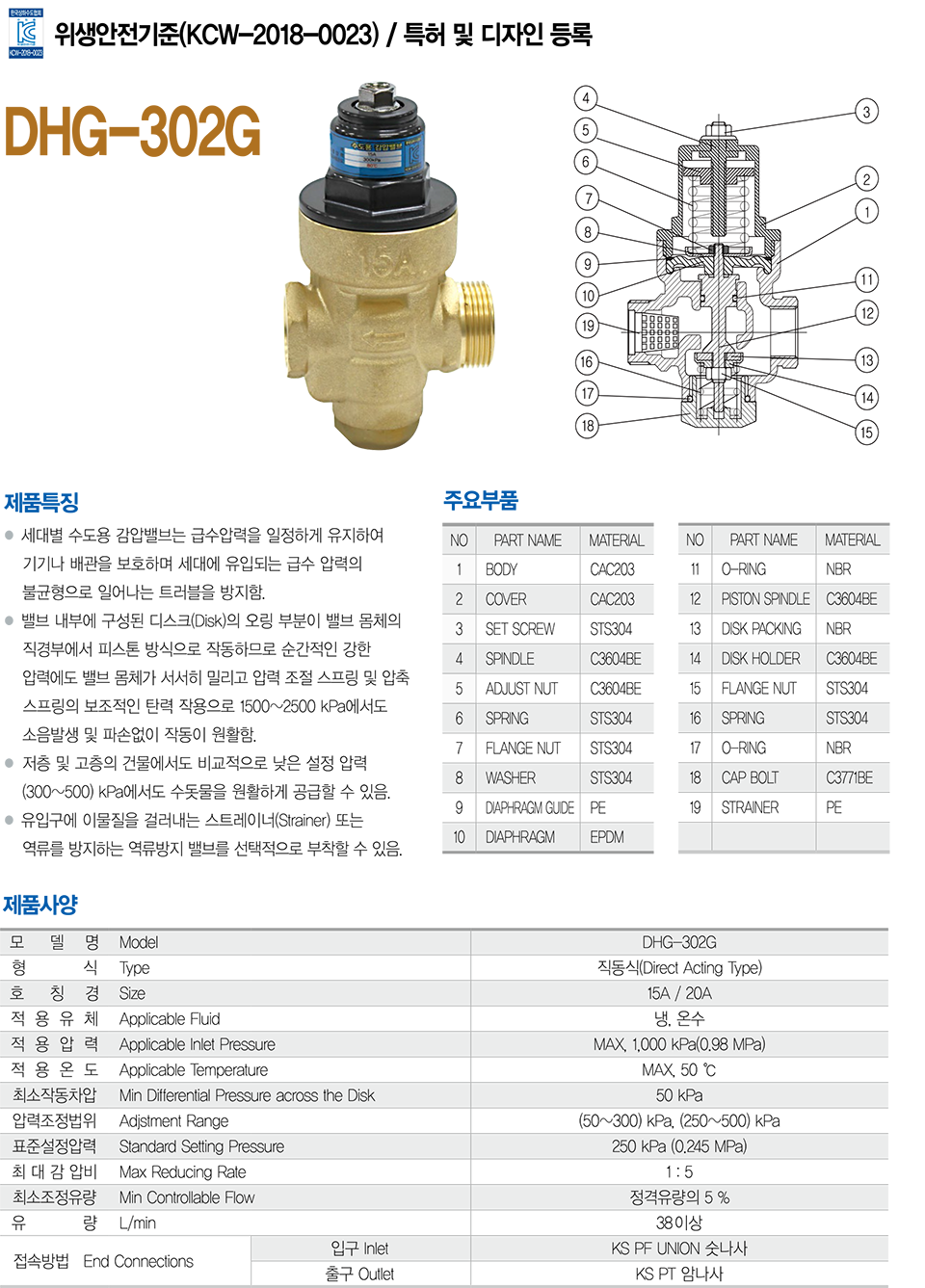

  수도용 감압밸브 직동식 무연황동



  특징

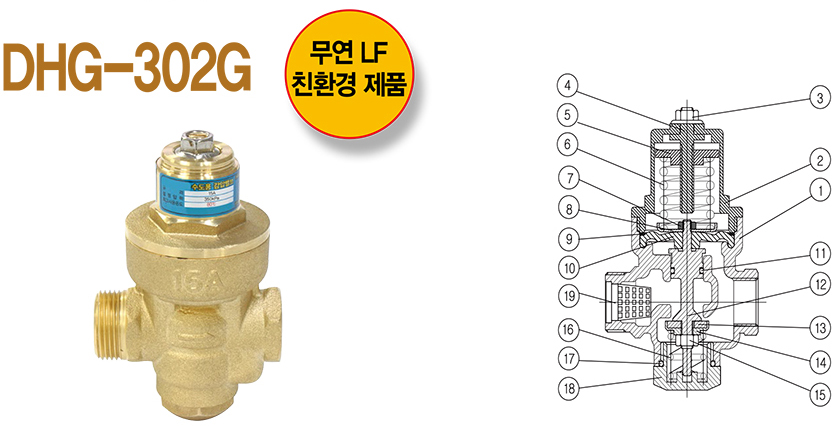

  주요부품



  세대별 수도용 감압밸브는 급수압력을 일정하게 유지하여
    기기나 배관을 보호하며 세대에 유입되는 급수압력의
    불균형으로 일어나는 트러블을 방지함.
  밸브 내부에 구성된 디스크(Disk)의 오링부분이 밸브몸체의
    직경부에서 피스톤 방식으로 작동하므로 순간적인 강한 압력에도
    밸브몸체가 서서히 밀리고 압력조절 스프링 및 압축 스프링의
    보조적인 탄력작용으로 1500~2500kPa에서도 소음발생 및 파손없이 작동이 원활함.
  저층 및 고층의 건물에서도 비교적으로 낮은 설정압력
    (300~500kPa)에서도 수돗물을 원활하게 공급할수 있음.
  유입구에 이물질을 걸러내는 스트레이너(Strainer) 또는
    역류를 방지하는 역류방지 밸브를 선택적으로 부착할 수 있음.



NO PART NAME MATERIAL
1 BODY CAC203
2 COVER CAC203
3 SET SCREW STS304
4 SPINDLE C3604BE
5 ADJUST NUT C3604BE
6 SPRING STS304
7 FLANGE NUT STS304
8 WASHER STS304
9 DIAPHRAGM GUIDE PE
10 DIAPHRAGM EPDM

NO PART NAME MATERIAL
11 O-RING CAC203
12 PISTON SPINDLE CAC203
13 DISK PACKING STS304
14 DISK HOLDER C3604BE
15 FLANGE NUT C3604BE
16 SPRING STS304
17 O-RING STS304
18 CAP BOLT STS304
19 STRAINER PE


  사양

  모델명 Model
DHG-302G
  형식 Type
직동식(Direct Acting Type)
  호칭경 Size
15A / 20A
  적용유체 Applicable Fluid
냉, 온수
  적용압력 Applicable Inlet Pressure
MAX, 1,000kPa(0.98 MPa)
  적용온도 Applicable Temperature
MAX, 80℃
  최소작동차압 Min Differential Pressure across the Dise
50kPa
  압력조정법위 Adiustment Range
50~300, 250~500kPa
  표준설정압력 Standard Setting Temperature
250kPa(0.245 MPa)
  최대감압비Max Reducing Rate
5 : 1
  최소조정유량 Min Controllable Flow
정격유량의 5%
  유량 Lpm
38Lpm 이상
  접속방법 End Connections
입구 Inlet KS PF UNION 숫나사
출구 Outlet KS PT 암나사

  수도용 감압밸브 직동식 무연황동

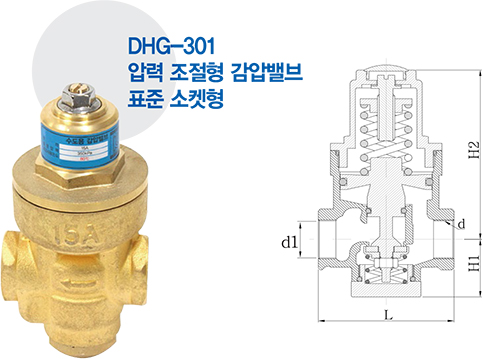

감압밸브 기능 공동주택의 세대간 불규칙한
  압력을 수요자의 조건에 맞게 조절가능하며
  수자원 낭비의 요인을 제거하였습니다.
정격유량 : 44 L / min
연 결 구 : KS PT Screwed



(단위 : mm)
SIZE L H1 H2 d d1
15A 60 35 75 PT ½ PT ½
20A 65 37 77 PT ¾ PT ¾

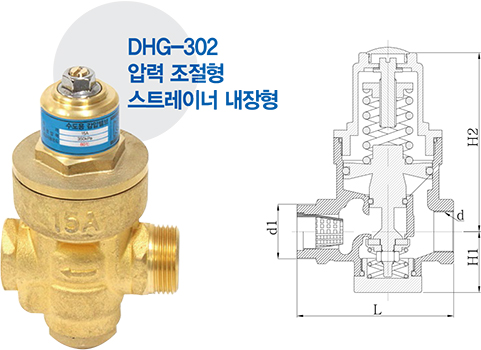

감압밸브, 스트레이너기능 내장형 스트레이너로
  이물질 유입을 차단하고 시공 공간을 절약
  하였습니다.
연 결 구 : KS PT Union
정격유량 : 44 L / min



(단위 : mm)
SIZE L H1 H2 d d1
15A 71 35 75 PT ½ PF ¾
20A 75 37 77 PT ¾ PF 1

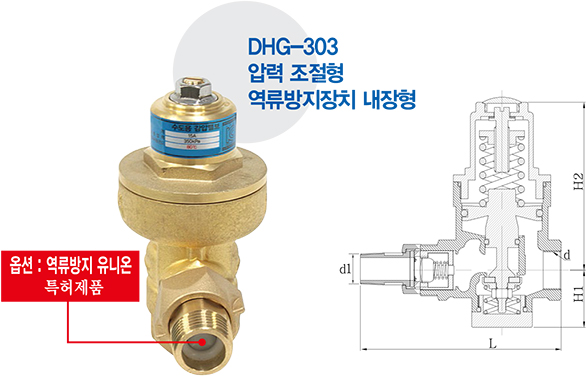

감압밸브, 체크밸브기능 세대간 유입압력의
  불균형으로 인한 저압 세대의 역류차단이 가능하여
  유량계의 역회전으로 인한 적산오류를 방지 하였습니다
연 결 구 : KS PT Union
격유량 : 43 L / min



(단위 : mm)
SIZE L H1 H2 d d1
15A 97 35 75 PT ½ PT ½
20A 100 37 77 PT ¾ PT ¾
